Запуск регулярного отопления в октябре и выход городских тепловых сетей Санкт-Петербурга на расчетный гидравлический режим ежегодно сопровождаются шквалом жалоб со стороны жильцов многоквартирных домов, арендаторов бизнес-центров и персонала административных зданий. Вместо комфортной тишины по стоякам и перекрытиям начинает распространяться низкочастотный монотонный гул, пронзительный металлический свист или ощутимая механическая вибрация. Для управляющей компании, ТСЖ или главного инженера предприятия эта проблема быстро выходит за рамки бытового дискомфорта: замеры уровня шума специалистами Роспотребнадзора по жалобам граждан фиксируют превышение санитарных норм СанПиН (более 25–30 дБА в ночное время), что оборачивается крупными штрафами и судебными предписаниями.
Однако акустический дискомфорт – лишь вершина айсберга. С точки зрения прикладной теплотехники и гидродинамики, любой посторонний звук в трубопроводах индивидуального теплового пункта (ИТП) или внутренней системы отопления свидетельствует о нерасчетном режиме движения теплоносителя, кавитационном разрушении металла или критических резонансных нагрузках. Если оставить вибрирующую трубу без внимания на несколько месяцев, усталостные напряжения металла приведут к трещинам по сварным швам, ослаблению затяжки фланцевых соединений, выдавливанию паронитовых и EPDM-прокладок, а также к разрушению подшипников насосов и седел регулирующих клапанов.
Сложность диагностики заключается в том, что стальной трубопровод, заполненный водой под давлением 4–8 бар, работает как идеальный акустический волновод. Скорость распространения звуковой волны в воде составляет около 1480 м/с, а в стенке стальной трубы превышает 5000 м/с. Поэтому источник свиста, находящийся в подвальном помещении ИТП, может отчетливо прослушиваться на десятом этаже здания в ста метрах от теплового пункта. Инженеры ООО «Интэн», обладающие более чем 20-летним опытом наладки теплоэнергетических объектов в Санкт-Петербурге и Ленинградской области, подготовили детальное руководство по локализации и устранению всех видов гидродинамического и механического шума.
Физика акустических аномалий: почему система отопления начинает звучать
В правильно спроектированной, отбалансированной и чистой системе отопления движение теплоносителя происходит в ламинарном или умеренно турбулентном режиме и абсолютно бесшумно для человеческого уха. Согласно требованиям СП 41-101-95 «Проектирование тепловых пунктов» и СП 60.13330, допустимая скорость движения воды в трубопроводах ИТП и магистралях не должна превышать 1,5–2,5 м/с, а в вертикальных стояках и подводках к отопительным приборам – 0,8–1,2 м/с.
Как только на локальном участке трубопровода возникает искусственное сужение проходного сечения или избыточный перепад давления (дельта P), скорость потока в этой точке возрастает в 3–5 раз, достигая 6–12 м/с. В этот момент вступают в силу три разрушительных физических процесса:
- Гидродинамическая турбулентность: при срыве потока с острых кромок полузакрытых задвижек, наплывов сварного грата или забитых ячеек сетчатого фильтра образуются мощные вихри, вызывающие высокочастотную вибрацию стенок трубы.
- Гидродинамическая кавитация: согласно закону Бернулли, при резком возрастании скорости потока в узком сечении (например, в щели между плунжером и седлом клапана или на входе в рабочее колесо насоса) статическое давление жидкости падает ниже давления насыщенных водяных паров. Вода мгновенно вскипает с образованием тысяч микропузырьков пара, которые в зоне восстановления давления за сужением схлопываются с микрогидроударами силой до сотен мегапаскалей, издавая характерный свист, треск или грохот «пересыпающегося гравия».
- Структурный механический резонанс: вибрация вращающихся узлов насосной группы передается на жестко закрепленный трубопровод, а через неизолированные стальные гильзы и опоры – непосредственно на железобетонные плиты перекрытий и несущие стены здания, которые начинают работать как дека музыкального инструмента.
5 главных источников гула, свиста и вибрации: от ввода ИТП до радиаторов

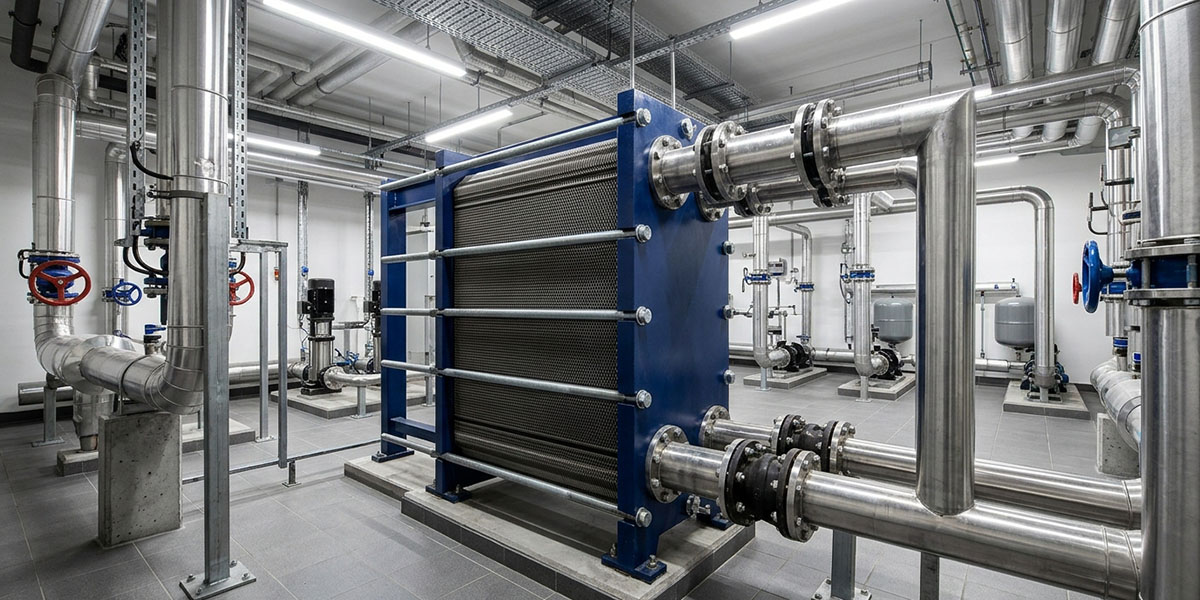

Чтобы не тратить время на бессистемный обход этажей, поиск источника шума всегда следует начинать с индивидуального теплового пункта. Именно здесь сосредоточены насосные агрегаты, дросселирующие устройства и теплообменники, формирующие гидравлический режим всего здания.
1. Кавитация и автоколебания на регулирующих клапанах и регуляторах перепада давления
В октябре и ноябре, когда ресурсоснабжающая организация (ГУП «ТЭК СПб» или городские тепловые сети) поднимает располагаемый напор на вводе в здание для зимнего режима, перепад давления между подающим и обратным трубопроводами теплосети нередко достигает 3,0–5,0 бар (300–500 кПа). При этом потребность здания в тепле в плюсовую погоду остается минимальной. Погодозависимая автоматика ИТП прикрывает двухходовой седельный клапан (Danfoss, Ридан, Siemens, Broen) до 5–10% от полного хода штока.
Если регулятор перепада давления на вводе неисправен, забит шламом в импульсных трубках или изначально выбран клапан с завышенной пропускной способностью (Kvs), весь огромный перепад давления городской магистрали гасится на микроскопической щели регулирующего клапана. Возникает мощнейшая кавитация, сопровождающаяся пронзительным высокочастотным свистом и вибрацией привода. Аналогичный эффект «пения» возникает при порыве EPDM-мембраны в самом регуляторе перепада давления или при засорении его дроссельного узла.
2. Нерасчетная работа циркуляционных насосов и износ виброкомпенсаторов
Низкочастотный монотонный гул (на частоте 50 Гц или кратной частоте вращения вала 1450–2900 об/мин) практически всегда генерируют циркуляционные насосы отопления и ГВС (Wilo, Grundfos, CNP, Ридан). Основные технические причины вибрации насосной группы включают:
- Работа насоса «вправо по кривой» (за пределами рабочей характеристики): если гидравлическое сопротивление сети оказалось ниже расчетного или параллельно запущены сразу два насоса (основной и резервный) без необходимости, подача агрегата резко возрастает, падает кавитационный запас (NPSH), и на лопатках рабочего колеса начинается кавитация и сильная радиальная вибрация.
- Дисбаланс рабочего колеса и износ подшипников: попадание окалины, кусков электродов или налипание магнетитового шлама на крыльчатку нарушает динамическую балансировку ротора. В насосах с «мокрым» ротором износ графитовых или керамических подшипников скольжения вызывает биение вала о защитную гильзу статора.
- Деградация антивибрационных вставок: резинокордные фланцевые и муфтовые вибровставки из эластомера EPDM со временем дубеют от температурных нагрузок или блокируются при неправильном монтаже (например, когда монтажники оставляют транспортировочные стяжные шпильки жестко затянутыми).

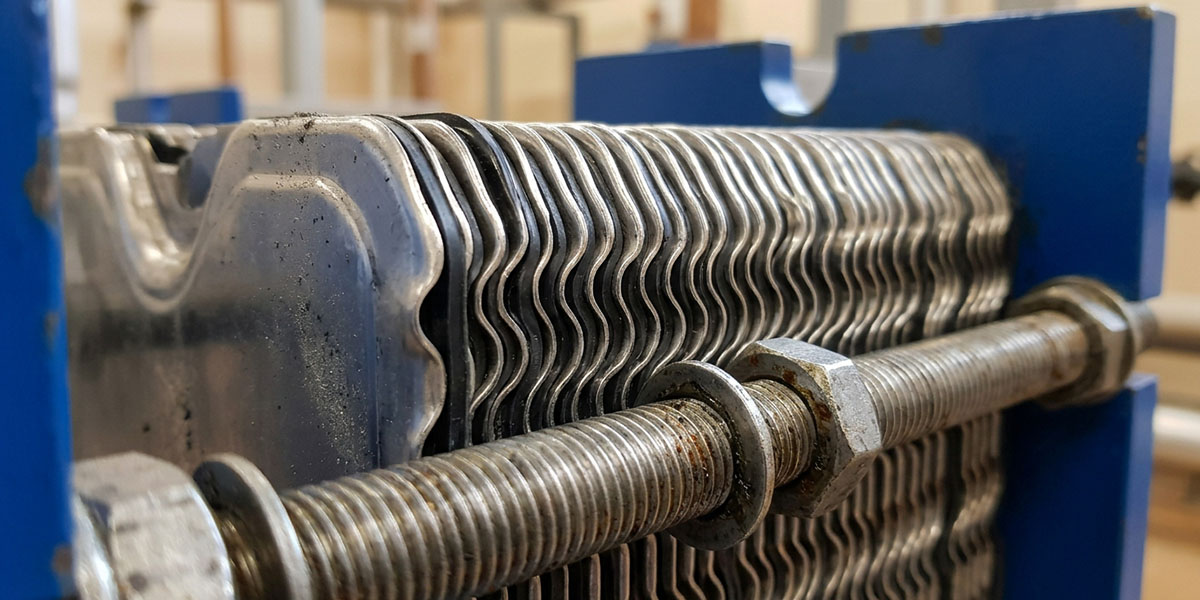

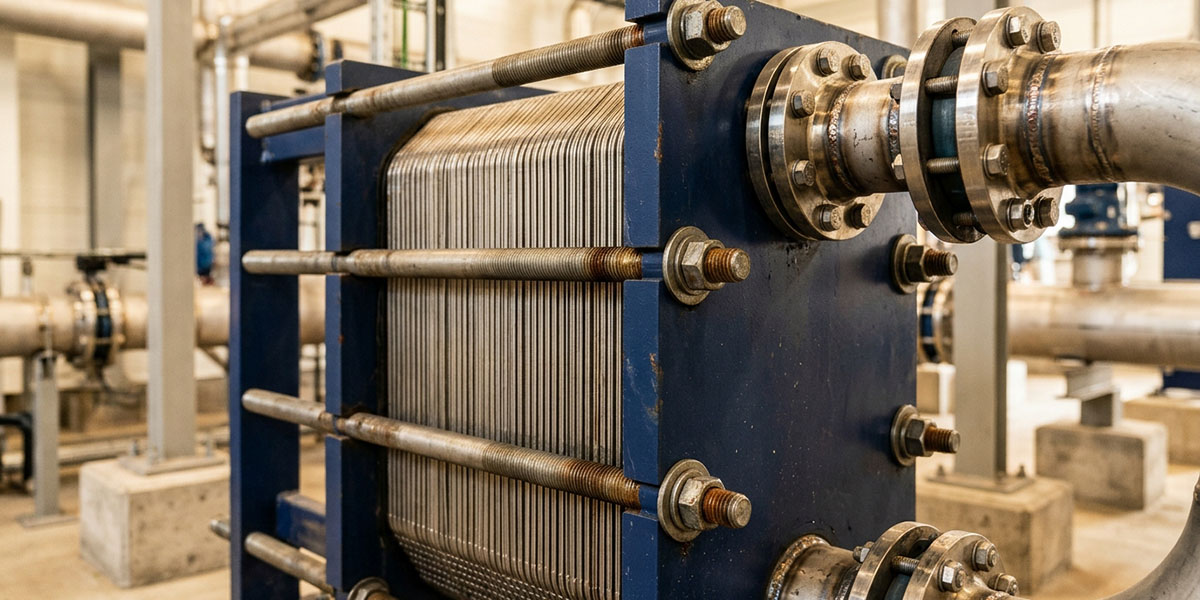

3. Забитый пластинчатый теплообменник и сетчатые фильтры-грязевики
Мало кто связывает гул в трубах с загрязнением теплообменного аппарата, однако на практике это один из самых частых факторов. Когда каналы разборного пластинчатого теплообменника (Ридан, Alfa Laval, Funke, Машимпэкс) или сетка фланцевого фильтра-грязевика забиваются карбонатной накипью и железоокисным шламом на 40–60%, свободное проходное сечение для потока критически сжимается.
При том же объемном расходе теплоносителя, который продавливают циркуляционные насосы, локальная скорость струй между гофрированными пластинами из стали AISI 316 возрастает до 3–4 м/с, а перепад давления на аппарате подскакивает с нормативных 0,2–0,3 бар до 0,8–1,2 бар. Сжатый поток генерирует ощутимый гидродинамический гул и высокочастотную дрожь стяжной плиты, которая по коллекторам уходит прямо в стояки здания. Дополнительно при забитом грязевике на всасывающем патрубке насоса возникает разрежение, мгновенно провоцирующее кавитацию.
4. Дисбаланс стояков и автоколебания термостатических клапанов на радиаторах
Если в здании слышен резкий стук, напоминающий «пулеметную очередь», или тонкий свист непосредственно в квартирах и офисах, причина кроется во внутренней разводке системы отопления. Это происходит в двух случаях:
- Превышение допустимого перепада давления на радиаторных терморегуляторах: стандартный термостатический клапан рассчитан на максимальный перепад давления до 20–25 кПа (0,2–0,25 бар). Если автоматические балансировочные клапаны (например, типа APT/ASV) на основании стояков не настроены или отсутствуют, а насос в ИТП выдает избыточный напор, на прикрывающемся золотнике радиаторного клапана возникает свист.
- Перепутана подача и «обратка» при монтаже стояка или радиатора: термостатический клапан сконструирован так, чтобы поток воды давил сверху на тарелку золотника. Если теплоноситель подается в клапан в обратном направлении (под золотник), при попытке термоголовки перекрыть проток поток воды начинает отбрасывать тарелку назад, а пружина – возвращать ее на седло. Возникает жесткий гидромеханический резонанс с частотой 10–30 ударов в секунду, сотрясающий весь стояк с первого по последний этаж.
5. Попытки дросселирования потока шаровыми кранами и жесткая заделка труб
Грубейшая эксплуатационная ошибка линейного персонала – попытка «прижать» расход теплоносителя на вводе в ИТП или на отдельных ветках с помощью запорной арматуры: стальных шаровых кранов или поворотных дисковых затворов Баттерфляй. По правилам технической эксплуатации запорная арматура должна находиться только в двух крайних положениях – «полностью открыто» или «полностью закрыто». При повороте рукоятки шарового крана на 30–45 градусов острая кромка сферической пробки встает поперек потока: возникает срывная кавитация, которая не только издает оглушительный вой на весь подвал, но и за один отопительный сезон буквально «выгрызает» фторопластовые (PTFE) седла и стальной шар.
Усугубляет картину нарушение строительных норм прокладки трубопроводов: отсутствие резиновых виброизолирующих вкладышей на хомутах опор и жесткое бетонирование труб в стеновых гильзах без демпфирующего слоя вспененного каучука или минеральной ваты. При нагреве стальной магистрали в октябре труба удлиняется на 1,2 мм на каждый метр длины (при нагреве на 100 °C), упирается в бетон и передает малейшую вибрацию насосов на несущий каркас здания.
Инженерная диагностика по характеру звука: сравнительная таблица неисправностей
Поскольку каждый узел ИТП и внутренней системы отопления генерирует звуковые колебания определенной частоты и тембра, опытный инженер-теплотехник может с высокой точностью определить источник аварии уже на этапе первичного акустического и манометрического осмотра. Мы систематизировали основные симптомы в удобную диагностическую таблицу.
| Характер звука и вибрации | Узел-источник и физическая причина | Способ устранения неисправности |
|---|---|---|
| Высокочастотный пронзительный свист | Регулирующий клапан ИТП или шаровой кран: дросселирование избыточного перепада давления на узкой щели, полузакрытая запорная арматура | Полное открытие шаровых кранов, настройка регулятора перепада давления (РПД) на расчетные 0,5–1,0 бар, подбор клапана по Kvs |
| Низкочастотный монотонный гул (50 Гц) и дрожь пола | Циркуляционные насосы ИТП: износ подшипников, дисбаланс крыльчатки от шлама, задубевшие вибровставки EPDM, резонанс опор | Чистка и ревизия насоса, настройка частотного преобразователя, замена резинокордных виброкомпенсаторов, монтаж виброопор |
| Шум «пересыпающегося гравия» или треск в трубе | Развитая гидродинамическая кавитация: вскипание и схлопывание пузырьков пара на всасе насоса (при забитом грязевике) или за седлом клапана | Срочная прочистка сетчатого фильтра-грязевика перед насосом, повышение статического давления в контуре подпитки, снижение скорости насоса |
| Резкий стук («пулеметная очередь») по стояку | Термостатический клапан радиатора: перепутаны подающий и обратный трубопроводы (поток бьет под тарелку золотника), вызывая автоколебания | Локализация проблемного радиатора стетоскопом, переключение подводки или замена клапана на реверсивную серию, снижение перепада на стояке |
| Глухой гидродинамический гул в районе теплообменника | Забитый пластинчатый теплообменник: зарастание каналов накипью и магнетитом более чем на 40%, скачок скорости потока между пластинами | Химическая безразборная CIP-промывка или разборная очистка пластин теплообменника с восстановлением паспортного перепада давления |
| Периодическое бурление, журчание и глухие удары | Завоздушивание системы и дегазация воды: скопление воздушных пробок в верхних точках и коллекторах ИТП, заклинившие воздухоотводчики | Ревизия и замена автоматических воздухоотводчиков, настройка давления в мембранном расширительном баке, поэтапное развоздушивание стояков |
Пошаговый регламент устранения шума и вибрации силами сервисной службы
Когда в ООО «Интэн» поступает заявка на обследование «гудящего» здания в Санкт-Петербурге или Ленинградской области, наши инженеры никогда не действуют наугад. Ликвидация акустических аномалий выполняется по строгому приборному алгоритму:
- Акустическая локализация электронным стетоскопом и виброметром: специалист последовательно прослушивает корпуса насосов, подшипниковые щиты электродвигателей, седла двухходовых клапанов, регуляторы перепада давления и коллекторы ИТП. Снятие виброскорости позволяет за 15 минут отделить механический шум вращающегося оборудования от гидродинамического шума потока.
- Манометрическая съемка перепадов давления: по поверенным манометрам фиксируется фактический располагаемый напор на вводе в ИТП, перепад давления на сетчатых фильтрах-грязевиках (при дельте более 0,15–0,2 бар фильтр немедленно вскрывается и чистится), а также гидравлическое сопротивление контуров пластинчатого теплообменника.
- Ревизия и восстановление узла регулирования: проверяются импульсные трубки регулятора перепада давления (их продувают от шлама), оценивается целостность мембраны и настраивается пружина задатчика. Если на объекте установлена изношенная или неправильно подобранная запорная арматура и регулирующие клапаны с кавитационным износом плунжера, производится их замена на энергоэффективные аналоги с разгруженным по давлению золотником.
- Восстановление проходного сечения теплообменного аппарата: если манометры показывают падение давления на теплообменнике более 0,4–0,5 бар, выполняется оперативная химическая или разборная промывка теплообменников специализированными ингибированными кислотными составами, что мгновенно снижает скорость потока в каналах и убирает турбулентный гул.
- Наладка насосной станции и виброизоляции: проверяется рабочая точка циркуляционных агрегатов, корректируется частота вращения на частотном преобразователе или переключается ступень мощности. При выявлении разрушения крыльчатки или подшипников подбирается и монтируется новое насосное оборудование с установкой свежих фланцевых виброкомпенсаторов из термостойкого EPDM и монтажом резиновых демпферов под хомуты трубопроводов.
Комплексная гидравлическая увязка запорно-регулирующих узлов и регулярное профессиональное обслуживание тепловых пунктов (ИТП) позволяют не только полностью убрать гул и вибрацию в помещениях здания в день выезда бригады, но и снизить потребление тепловой и электрической энергии на 10–18% за счет вывода насосов и автоматики в оптимальный расчетный режим.
Итоговый вывод: почему нельзя игнорировать вибрацию труб до весны
Относиться к осеннему гулу и свисту в трубах как к «временному явлению после пуска отопления» крайне опасно для бюджета и безопасности здания. Кавитационная эрозия способна пробить латунное или нержавеющее седло дорогостоящего регулирующего клапана всего за 4–6 недель, а постоянная высокочастотная вибрация расшатывает резьбовые и сварные соединения, создавая риск внезапного прорыва горячего теплоносителя в разгар январских морозов. Не ждите предписаний от надзорных органов и аварийных остановок котельной или ИТП: обратитесь в инженерную службу ООО «Интэн». Наши специалисты оперативно выедут на ваш объект в Санкт-Петербурге, Ленинградской области или любом регионе Северо-Запада, проведут инструментальную диагностику, устранят первопричину шума и обеспечат тихую, надежную и безаварийную работу вашей системы теплоснабжения.
Часто задаваемые вопросы по шуму, свисту и вибрации в системах отопления
Публикуем подробные ответы ведущих инженеров-теплотехников ООО «Интэн» на типичные вопросы главных инженеров, председателей ТСЖ и управляющих коммерческой недвижимостью.
Почему трубы в здании начинают сильно гудеть и свистеть именно в октябре и ноябре?
В октябре и ноябре городские тепловые сети Санкт-Петербурга переходят на зимний гидравлический режим, поднимая давление и перепад напора на вводах зданий, в то время как на улице еще сохраняется плюсовая температура. Погодозависимая автоматика ИТП прикрывает регулирующий клапан до минимального зазора (5–15% хода), и если регулятор перепада давления не настроен или неисправен, поток прорывается через узкую щель со сверхвысокой скоростью, вызывая кавитационный свист и вибрацию.
Чем опасна постоянная вибрация трубопроводов в ИТП кроме акустического дискомфорта?
Механическая вибрация и гидродинамическая кавитация вызывают быстрое усталостное разрушение металла сварных стыков, самопроизвольное ослабление болтов и шпилек на фланцевых соединениях и пластинчатых теплообменниках, разбивают подшипники циркуляционных насосов и буквально вымывают металл из седел регулирующей арматуры. Кроме того, вибрация расходомеров на узле учета (УУТЭ) приводит к погрешностям измерений и выходу приборов в нештатный режим.
Может ли забитый пластинчатый теплообменник быть причиной гула в стояках отопления?
Да, и это очень распространенная причина. При обрастании гофрированных пластин накипью и магнетитовым шламом живое сечение каналов сужается в полтора-два раза. Циркуляционный насос продолжает подавать прежний объем воды через зажатые каналы, из-за чего скорость потока внутри теплообменника резко возрастает, возникает сильная турбулентность и низкочастотный гул, который по стальным трубам передается во все помещения здания.
Поможет ли замена резиновых вибровставок (компенсаторов) полностью убрать шум от насосов?
Замена потерявших эластичность резинокордных вибровставок EPDM эффективно отсекает передачу структурной механической вибрации от корпуса насоса на стальную магистраль. Однако если сам насос работает в режиме кавитации (например, из-за забитого фильтра-грязевика на всасе или неправильно подобранной скорости вращения), звуковая волна будет передаваться непосредственно через столб воды, поэтому замену вибровставок всегда совмещают с гидравлической наладкой насосной группы.
Почему категорически нельзя регулировать расход тепла прикрытием шаровых кранов на вводе или стояках?
Шаровой кран конструктивно является исключительно запорным устройством, предназначенным для работы только в положениях «полностью открыто» или «полностью закрыто». При частичном прикрытии шара поток воды срывается с его острой кромки, создавая зону глубокого разрежения и жесткую кавитацию. Это вызывает громкий свист в трубопроводе и за несколько недель полностью разрушает фторопластовые уплотнительные кольца крана, после чего он перестает держать давление даже в закрытом состоянии.
